Что такое гидравлический пресс для обжима РВД
Гидравлический пресс для обжима РВД — это специальное оборудование, которое с помощью гидравлической силы сжимает (обжимает) фитинги или наконечники на шлангах высокого давления (РВД) или на металлических трубах.
Где используются гидравлические прессы для обжима РВД и труб?
Гидравлические прессы для обжима РВД применяются везде, где нужно создать прочное, герметичное и надежное соединение между шлангом (или трубой) и фитингом. Такие соединения должны выдерживать высокие нагрузки, давление, вибрации и перепады температур. Пресс обеспечивает точный и равномерный обжим, что невозможно сделать вручную.
Примеры отраслей и сфер применения
Строительная техника
— Экскаваторы, погрузчики, автокраны, бетононасосы
— Обжим шлангов гидравлических систем
Сельское хозяйство
— Трактора, комбайны, опрыскиватели
— Сбор и ремонт гидролиний
Промышленность
— Металлургия, литейное производство, деревообработка
— Гидравлические линии станков, прессов, конвейеров
Автомобильная и грузовая техника
— Грузовики, автобусы, спецтехника (эвакуаторы, самосвалы)
— Ремонт и сборка тормозных, гидроусилительных систем
Горнодобывающая промышленность
— Добывающие машины, буровые установки
— Обслуживание гидравлических контуров
Нефтегазовая отрасль
— Перекачка, бурение, транспортировка нефти и газа
— Сборка высоконагруженных шлангов высокого давления
Сервисные центры и мастерские
— Ремонт РВД, изготовление шлангов на заказ
Какие разновидности гидравлических прессов для обжима РВД и труб существуют на рынке ?
По типу установки
Настольные (портативные)
Компактные модели, которые легко транспортировать и использовать в любых условиях. Предназначены для выездного обслуживания и работы на объектах с ограниченным пространством.
Напольные (стационарные)
Устанавливаются в мастерских и производственных цехах. Отличаются высокой мощностью и производительностью, подходят для регулярного использования и больших объёмов работ.
По типу привода и управления
Ручные прессы
Работают за счёт ручного гидравлического насоса. Оператор создаёт давление при помощи рукоятки.
Преимущества:
Простая и надёжная конструкция.
Не зависят от источника электроэнергии.
Компактные и мобильные.
Оптимальны для небольших объёмов и выездного сервиса.
Полуавтоматические прессы
Оснащены электроприводом, при этом часть операций выполняется вручную: установка матриц и заготовок. Обжим происходит автоматически после запуска цикла.
Преимущества:
Более высокая производительность по сравнению с ручными моделями.
Снижают физическую нагрузку на оператора.
Хорошее сочетание стоимости и эффективности.
Подходят для мастерских и сервисов среднего размера.
Автоматические прессы
Полностью автоматизированные системы, выполняющие настройку, выбор режима и процесс обжима без участия оператора. При наличии автоматической подачи исключается необходимость ручной загрузки изделий.
Преимущества:
Максимальная скорость и точность работы.
Стабильное качество и высокая повторяемость.
Минимальное участие оператора в процессе.
Идеальны для серийного и массового производства.
Прессы для обжима РВД от Seide Hydraulics
Seide H16 – Ручной гидравлический пресс для обжима РВД
Seide H16 — это идеальный инструмент для профессионалов, работающих с РВД в условиях, где важны мобильность, надёжность и эффективность.
Сильные стороны:
– Простота конструкции
– Независимость от электроэнергии
– Компактность, мобильность
– Идеальны для выездного сервиса и небольших объемов работ
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон обжима (мм) | 10 – 45 мм |
| Диапазон обжима (дюймы) | 0,39 – 1,77 дюйма |
| Усилие обжима (метрические тонны) | 95,5 т |
| Усилие обжима (кН) | 955 кН |
| Максимальный размер шланга (дюймы) | 1″ |
| Комплект матриц | H16 |
| Максимальное перемещение матрицы (мм) | 20 мм |
| Диаметр мастер-матрицы / длина (мм) | 39 / 64 мм |
| Диаметр мастер-матрицы / длина (дюймы) | 1,54 / 2,52 дюйма |
| Управление станком | Ручное |
| Размер двигателя (кВт, 1-ф / 3-ф) | Ручной насос 630 бар |
| Размер двигателя (HP, 1-ф / 3-ф) | Ручной насос 630 бар |
| Цвет | Черный / Красный |
Комплекты матриц
| ком | Код |
|---|---|
| H16-10 | 9070-16-10 |
| H16-12 | 9070-16-12 |
| H16-14 | 9070-16-14 |
| H16-16 | 9070-16-16 |
| H16-19 | 9070-16-19 |
| H16-23 | 9070-16-23 |
| H16-27 | 9070-16-27 |
| H16-31 | 9070-16-31 |
Габариты
| Параметр | Значение |
|---|---|
| Длина | 156 мм |
| Ширина | 500 мм |
| Высота | 330 мм |

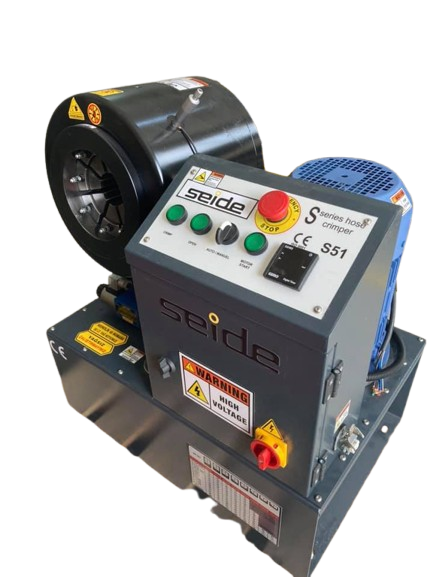

Seide S51 — Автоматический пресс для обжима РВД и труб.
С возможностью обжима от 3/16″ до 1 1/2″ дюйма, модель S51 предоставляет простое и эффективное решение для средних и крупных объемов производства.
Сильные стороны:
-
Возможность обжима от 3/16″ до 1 1/2″ дюйма
-
Высокая производительность для средних и крупных объемов
-
Простота в использовании, подходящий для операторов с разным уровнем опыта
-
Расширенные возможности обжима благодаря 11 насадкам, обеспечивающим широкий диапазон применения
Технические характеристики
| Параметр | Значение |
|---|---|
| Гидравлическая сжимающая способность | 3/16″ – 1 1/2″ дюйма |
| Количество сжимающих матриц | 11 (15, 18, 21, 24, 27, 33, 39, 45, 51, 57, 66 мм) |
| Количество частей матрицы | 8 |
| Способность открытия губки | +24 мм |
| Рабочее давление | 20 – 350 Бар |
| Прессовое усилие | 200 Тон |
| Материалы матриц и головы | Сталь 4140 и 7131 |
| Твердость материала матрицы | Специальный профиль, твердость 60 Hrc |
| Настройки | Микрометр |
| Регулировка обратного хода | Цифровая |
| Педаль | Стандартная |
| Энергоснабжение | 380V 3PH, 4kW |
| Панель управления | 24V |
| Электродвигатель | 4kW, 1500 об/мин |
| Размеры (Ш х Д х В) | 650 x 450 x 1450 мм |
| Чистый вес машины | 260 кг |
| Чистый вес нижнего шкафа | 50 кг |
Особенности
Высокая сжимающая сила: 2400 кН (240 т)
Широкий сжимающий ход: 15 мм
Широкий ход открытия: 45 мм + матрица
Двухступенчатая система с быстрым движением закрытия для ускорения процесса сжатия
Монтаж двигателя сбоку: Обеспечивает полную свободу для открытия прессового устройства, что позволяет работать с большими и изогнутыми соединительными частями без проблем
Минимальное время цикла благодаря быстрому варианту
Механическая или автоматическая настройка глубины
Применение
Удобная панель управления с тремя выбираемыми программами и поворотной контрольной панелью для комфортного использования
Ручное управление: Сжимающий и открывающий процессы управляются с помощью двух кнопок
Полуавтоматический режим: Процесс сжатия начинается одной кнопкой, время сжатия и открытия задается заранее
Автоматический режим: Процесс сжатия и открытия запускается электронным датчиком глубины
Seide H32 — Автоматический гидравлический пресс для обжима РВД.
Seide H32 является компактным и мощным гидравлическим прессом, который работает на полной автоматике. Дизайн и габариты позволяют легко переносить устройство без лишних усилий. Простота в использовании, мобильность и высокая производительность делают эту модель особенно востребованной в отраслях, где потребность в РВД велика, а место работы часто меняется.
Сильные стороны:
Высокая производительность
Мобильность — легкость в транспортировке и перемещении
Простота в использовании — интуитивно понятное управление
Возможность обжима — от 0,39 до 3,42 дюймов
Технические характеристики
| Параметр | Значение |
|---|---|
| Сжимающий диапазон (мм) | 10 – 87 мм |
| Сжимающий диапазон (дюймы) | 0,39 – 3,42 дюйма |
| Сжимающая сила (метрические тонны) | 200 тонн |
| Сжимающая сила (кН) | 2000 кН |
| Максимальный размер РВД (дюймы) | 2″ |
| Комплект матриц | H32 |
| Максимальный ход матрицы (мм) | 33 мм |
| Диаметр мастер-матрицы / Длина (мм) | 99 / 80 мм |
| Диаметр мастер-матрицы / Длина (дюймы) | 3,90 / 3,15 дюйма |
| Контроль машины | Ручной |
| Цвет | Черный / Оранжевый |
Наборы матриц
| Модель матрицы | Код |
|---|---|
| H32-10 | 9060-32-10 |
| H32-12 | 9060-32-12 |
| H32-14 | 9060-32-14 |
| H32-16 | 9060-32-16 |
| H32-19 | 9060-32-19 |
| H32-22 | 9060-32-22 |
| H32-26 | 9060-32-26 |
| H32-30 | 9060-32-30 |
| H32-34 | 9060-32-34 |
| H32-39 | 9060-32-39 |
| H32-45 | 9060-32-45 |
| H32-51 | 9060-32-51 |
| H32-57 | 9060-32-57 |
| H32-63 | 9060-32-63 |
| H32-69 | 9060-32-69 |
| H32-74 | 9060-32-74 |
| H32-78 | 9060-32-78 |

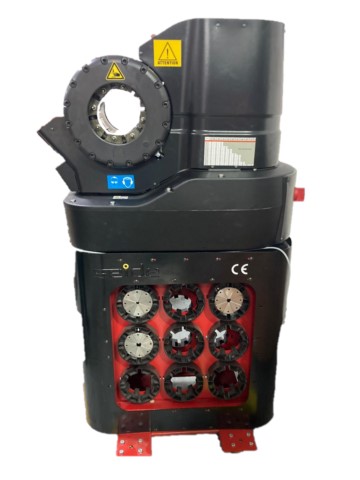

Seide S76 — Автоматический гидравлический пресс для обжима РВД.
Гидравлический пресс Seide предназначен для быстрой и безопасной опрессовки всех типов фитингов размером от 3/16 до 3 дюймов, идеально подходит для серийного производства. Машина оснащена 8 зажимными сегментами, которые синхронно движутся внутри конической головки, что устраняет ошибки, связанные с конусностью, сжатием и возможными дефектами обжима.
Сильные стороны:
Скорость обжима: до 12 единиц в минуту
Широкий диапазон обжима: благодаря комплекту из 8 матриц
Диапазон обжима: от 3/16″ до 3″
Высокая производительность: идеально подходит для серийного производства
Технические характеристики
| Параметр | Описание |
|---|---|
| Размеры (Ш × Д × В) | 480 × 1360 × 1100 мм |
| Общий вес | 700 кг |
| Мотор | 4 кВт, 1500 об/мин |
| Средняя скорость обжима | 12 шт./мин |
| Прессовое усилие | 240 тонн |
| Диаметр обжима | 2″ R13 |
| Диаметр промышленного шланга | 2″ |
| Максимальный диаметр обжима | 110 мм |
| Привод | Пневматический |
| Размеры (Д × Ш × В) | 430 × 367 × 682 мм |
| Вес без масла | 77 кг |
| Объем масляного бака | 2 л |
Наборы матриц
Модель / Артикул | Размер |
|---|---|
265.239L | Основная матрица |
QD239 | Шкаф для матриц |
SB17 | 17 мм |
SB20 | 20 мм |
SB24 | 24 мм |
SB28 | 28 мм |
SB32 | 32 мм |
SB40 | 40 мм |
SB44 | 44 мм |
SB50 | 50 мм |
SB57 | 57 мм |
SB71 | 71 мм |
Seide Hydraulics предлагает импортные прессы для обжима РВД ведущих производителей

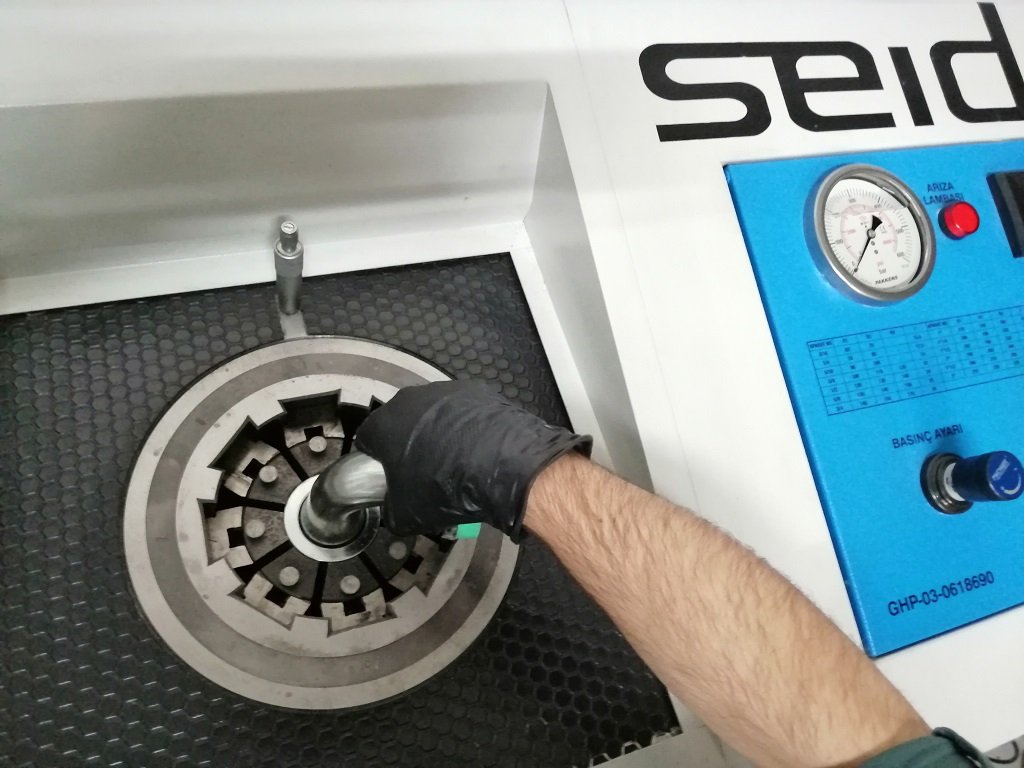

2021 год. Турция, город Измир. Тестирование гидравлического пресса для обжима РВД Seide H32.
